Показати оптові ціниТип застосування: Плазмове різання/розділка крайок
тип струму: постійний струм
вил охолодження: повітряне охолодження
позначення напруги: 500 В макс. величина
(клас напруги M)
експлуатаційний тип: один газовий плазмовий різак
мін./макс. величина тиску газу: хв. 4,8 бара/ макс. 7,0 бар
Використовувати тільки очищений від бруду, олії та води стиснене повітря.
Звертати увагу на відповідність і міцність під'єднання.
Роз'єм під'єднання до встановлення має відповідати вигляду безпеки IP3X за стандартом EN 60 529.
Встановити відповідний тиск повітря (проточний тиск), звернути увагу на достатню кількість повітря. Недостатня кількість повітря призводить до термічного перегрівання.
Стандартна комплектація: 6 м (12 м)
Під'єднання струм/повітря — кабель: G1/4”
Виконування: нарізне або центральне під'єднання
Технічні характеристики
|
Плазмовий різак |
ABIPLAS CUT 71 EA / ZA ABIPLAST CUT 70MT |
|
Тип використання |
ручний механізований |
|
Контрольний (пілотний) струм |
15-22A (макс. 25A) |
|
Визначення струму та відповідності. ПВ |
70A / 60 % 50A / 100 % |
|
Тип газу |
стиснене повітря |
|
Подача газа |
прибл. 155 л/хв |
|
Робочий (проточний тиск) тиск під час входу в різак (бар) |
5 – 5,5 |
|
Величина повітря встановлюється |
Отвір форсунки 1,1 мм |
|
Плазмінне повітря (л/хв) |
прибл. 22 |
|
Повітря м'якого пуску (л/хв) |
≥ 12 |
|
Час продування сек) |
60 |
|
Вибір плазм. сопла
|
0,9 мм/до 30A
1,1 мм / 30 — 60A
1,2 мм / 50 – 70A 1,1 мм довжини/ макс. 50A |
|
Стандарт для різання
|
Вказівка: Дані про режими різання є лише стандартом, оскільки вони сильно залежать від таких чинників! Тип і якість матеріалу; тиск і чистота стисненого повітря; температура різального виробу; бажана якість різання; стан електрода та плазмового сопла; відстань і положення різання до виробу; джерело живлення — характеристика; швидкість різання. |
|
Товщина матеріалу |
(мм) |
|
Сталь |
20 (макс.25) за 70 А 13 (макс.15) при 50 A |
|
Неіржавка сталь |
18 (макс.25) за 70 A 13 (макс.15) при 50 A |
|
Алюміній |
15 (макс.20) за 70 A 8 (макс.10) при 50A |
|
Вказівки щодо норми: Відповідає вимогам стандарту EN 60 974-7 |
|
Артикул Модель Цена, грн
| 742.0256.1 | ABIPLAS® CUT 71, 6,00 м EA | 9719,22 | ||
| 742.0257.1 | ABIPLAS® CUT 71, 6,00 м ZA | 11508,66 | ||
| 742.0259.1 | ABIPLAS® CUT MT 71, 6,00 м EA | 11312,58 | ||
| 742.0260.1 | ABIPLAS® CUT MT 71, 6,00 м ZA | 12702,78 | ||
| Основні | |
|---|---|
| Виробник | Abicor Binzel |
| Країна виробник | Німеччина |

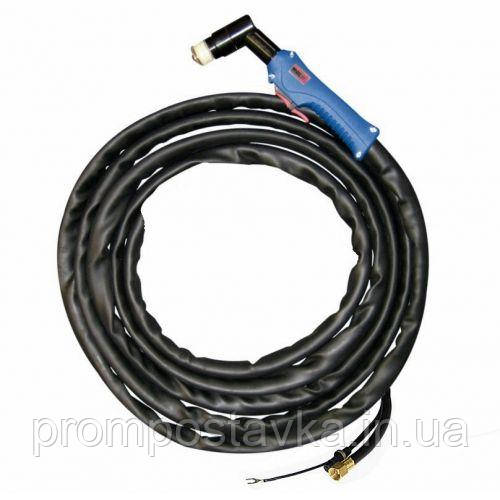

Плазирок ABIPLAS CUT 71
