Кожен зварник знає, що під час зварювання довгих швів навантаження лягає на весь опорно-руховий апарат людини, що відбивається на якості зварного шва. Ручне зварювання поздовжнього шва на довгій деталі методом MIG/MAG означає необхідність приймати вимушену позу, яка фізично дуже напружена та втомлива. Зі зварювальними каретками ABICAR від ABICOR BINZEL зварники отримують важливу підтримку під час зварювання довгих, прямих швів, оскільки зварювальна каретка бере на себе безперервне ведення пальника — з незмінною якістю до останнього метра. Зварювальні каретки ABICAR від ABICOR BINZEL виконують цю вимогу — навіть під час зварювання у вертикальному напрямку.
Зварювання шва завдовжки 5 м без порталу або робота — не проблема зі зварювальними каретками ABICAR. Використовуючи ці зварювальні системи, можна швидше виконувати поздовжні шви та неабияк знизити витрати на доопрацювання. Зварювальна каретка ABICAR забезпечує економію на витратах до 60% на рік, чим підвищує рентабельність виробництва компанії.
Ручне чи роботизоване зварювання? Швидкий перехід до автоматизації означає великі інвестиції — не тільки на придбання обладнання, але й на навчання персоналу роботи з ним. Однак для того, щоб розвантажити зварників, не обов'язково використовувати дороге, повністю автоматизоване рішення. Зварювання поздовжніх швів великої довжини за допомогою зварювальної каретки — також у вертикальному положенні — неабияк розвантажує зварників і гарантує стабільну якість до останнього метра. Це частково автоматизоване рішення неабияк підвищує рентабельність і водночас забезпечує достатню гнучкість.
Однією з переваг механізованого зварювання довгих деталей за допомогою зварювальної каретки є те, що зварник контролює весь процес і може втрутитися в будь-який момент.

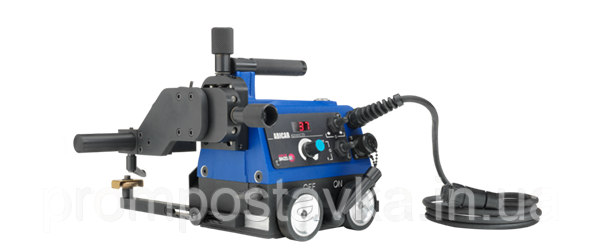

ABICAR ADVANCED
Якщо розглядати економну ефективність, то використання зварювальних кареток ABICAR дає змогу заощадити до 60% часу й більше 60% витрат, порівнюючи з ручним зварюванням. Цей результат ґрунтується на прикладі розрахунку філейного зварного шва загальною довжиною 10 000 м упродовж одного року. Точні дані цього розрахунку можна знайти в документації на цьому сайті.
Характеристика | ABICAR ADVANCED | ABICAR 1200 PRO |
Макс. швидкість зварювання | 110 см/хв | 120 см/хв |
Зварювання у вертикальному напрямку | ✓ | ✓ |
Зварювання в перевернутому положенні | x | ✓ (з опціями) |
Зварювання прихваток | x | ✓ |
Коливання | ✓ (з опціями) | |
Робота з двома пальниками | ✓ (з опціями) | ✓ (з опціями) |
Програмовна довжина шва | x | ✓ |
Збереження програм | x | ✓ |
Рейка керування | ✓ | ✓ |
ABICAR ADVANCED | ABICAR 1200 PRO | |
Напруга живлення | 1~ 115–230 V, 50–60 Hz | 1~ 115–230 V, 50–60 Hz |
Споживана потужність | 20 W | 25 W |
Положення зварювання згідно зі стандартами EN ISO 6947 і AWS/ASME | ||
• горизонтальні | PA/1F/1G | PA/1F/1G |
PB/2F | PB/2F | |
PC/2G | PC/2G | |
PD/4F | PD/4F | |
PE/4G | PE/4G | |
• вертикальні | PF/3G | PF/3F/3G (з модулем коливань) PG/3F/3G (з модулем коливань) |
Мінімальний радіус кривини робочої поверхні | 1000 мм | 1500 мм |
Тип пальника | MIG/MAG | MIG/MAG |
Діаметр пальника | 16 - 22 мм | 16 - 22 мм |
Макс. допустима вага пальника | ||
• горизонтальні шви | 8 кг | 12 кг |
• вертикальні шви | 6 кг | 8 кг |
Мінімальна товщина заготовок | 4 мм | 5 мм |
Кліренс | 4 мм | 5 мм |
Горизонтальне притискне зусилля | 150 Н | 220 Н |
Вертикальне притискне зусилля | 100 Н | 150 Н |
Діапазон регулювання супорту | 0-35 мм (вгору-вниз, вліво-вправо) | 0-35 мм (вгору-вниз, вліво-вправо) |
Діапазон регулювання напрямної | 0 - 100 мм | 0 - 75 мм |
Горизонтальна швидкість | 0 - 110 cм/хв | 0 - 120 cм/хв |
Вертикальна швидкість | 0 - 100 cм/хв | 0 - 110 cм/хв |
Рівень шумуl | < 70 дБ | < 70 дБ |
Маса | 8 кг | 14 кг |
Основні атрибути | |
---|---|
Виробник | Abicor Binzel |
Країна виробник | Німеччина |
