Оптоволоконний лазерний труборіз LF60M призначений для вирізки отворів різних форм у ній, застосовується для різання труби різного перерізу (круглі, квадратні, прямокутні, овальні, труби поясного типу, шестикутні трубки тощо), а також дозволяє гравіювати метал. Ітербієве оптоволоконне джерело генерує пучок лазера, який робить різання. Контур різу можна сформувати безпосередньо у програмі верстата або завантажити ззовні. Як різальний інструмент у верстаті використовується лазерне випромінювання, що генерується джерелом фірми Raycus або IPG з терміном служби до 100 000 годин. Передача потоку джерела лазерного випромінювання в зону різання здійснюється по волоконному кабелю.
Технічні характеристики
| Назва продукції | Верстат волоконного лазерного різання металевих труб |
| Маса нетто (kg)/set | 4500KG |
| Габарити верстата | 12700*1880*2630мм |
| Модель | LF60M |
| Вихідна потужність | на вибiр: 1500W, 2000W, 3000W, 4000W, 8000W, 10000W, 12000Wм, 16000W |
| Хід, X вісь | 330mm |
| Хід, Y вісь | 6500mm |
| Хід, Z вісь | 270mm |
| Макс. Довжина труб | 6m |
| Діаметр труб | Кругла труба 20-240мм, квадратна труба 20*20-240*240мм, і прямокутна труба, і т.д. |
| Кут обертання, W вісь | Немає лімітів, n*360 |
| Точність позиціонування, X/Y вісь | ±0.05mm |
| Повторюваність позиціонування, X/Y вісь | 0.03mm/m |
| Макс. Швидкість обертання, W вісь | 80rpm |
| Макс. Швидкість переміщення X вісь | 80m/min |
| Макс. Швидкість переміщення Y вісь | 80m/min |
| Макс. прискорення, X вісь | 0.5G |
| Макс. прискорення, Y вісь | 0.5G |
| Привід патронів | Передній патрон та задній патрон: пневматичні. |
| Макс. Відходи труб | 150мм |
| Макс. Маса завантажених труб | 300kg |
| Ширина спрямовуючого, X вісь | 25mm |
| Ширина спрямовуючого, Y вісь | 35mm |
| Передача патронів | Зубчасте колесо |
| Електроживлення | 380V/50HZ, 3 фаза |
| Макс. електроспоживання | 17кВт/год, 26A |
| Комплектацiя | 1) волоконне джерело лазера, 1 штука. 2) ріжуча головка, Raytools, автофокус, 1 шт. 3) Сервомотори та драйвери Inovance, Китай, X вісь: 850вт, W1/W2/U вісь: 2.9кВт*3шт, Z вісь 750вт. 4) вісь X/Z: кульковий гвинт TBI, квадратна напрямна Lapping (Тайвань), 1 комплект. 5) Пневматичні компоненти: Aventics (Німеччина)/CKD (Японія), 1 комплект. 6) Електронні компоненти: CHNT (Китай), 1 комплект. 7) Водяний чилер S&A, 1 шт. 8) Цифрова панель управління з ПО TUBEPRO – 1 комплект, інтерфейс програми англійською та китайською мовами. 9) Рейка шестерня YYC (Тайвань), 1 комплект. 10) Редуктори швидкості: Motoreducer, 1 комплект. 11) Вентилятор 750Вт, 1 шт. 12) Система автоматичного мастила, 1 комплект. 13) Бездротовий пульт керування, 1 шт. 14) Стабілізатор напруги – 1 прим. 15) набір інструментів для встановлення верстата - 1 комплект. 16) Трубоприймач - 1 комплект. 17). Витратники на рік експлуатації, 3 захисні лінзи, 13 сопел, 2 кільця з кераміки. |
Опис про комплектуючі
|
Опис |
Фото |
|
Зварна станина із труб Внутрішня структура станини виконана із сортового металу, вона складаються з безлічі зварених секцій із профільних прямокутних труб. Для збільшення міцності станини та можливих деформацій кожна секція посилюється ребрами жорсткості. Після зварювання станина проходить процедуру високотемпературного відпалу для зняття напруги в металі. Пази під лінійні напрямні фрезеруються на прецизійному поздовжньому фрезерному обробному центрі. |
|
|
Raytools головка Переваги автофокусу: Весь діапазон фокусних відстаней знаходиться під контролем системи керування верстатом CypCut. Оптимізована оптична конфігурація з ефективним розподілом повітряного потоку
|
|
|
Редуктори швидкості Motoreducer, Франція Мотор редуктор виробництва Motoreducer Франція. Це найкраще поєднання ціна – якість. Конструкція редуктора забезпечує тривалий та безперервний термін служби. |
|
|
Конструкція затиску Він приймає пневматичну конструкцію затиску з обох боків і може автоматично модулювати центр. Регульований діапазон діагоналі становить 20-240 мм.
|
|
|
Система передачі обертання набоїв: зубчасте колесо, не ремені, точність передачі вище. |
|
|
Дробове автоматичне встановлення опори Він використовує інтелектуальну конструкцію опори труби, яка може вирішити проблеми деформації у процесі різання довгих труб. 5 підтримуючих опор автоматично піднімаються та опускаються.
|
|
|
Зубчасті рейки шестерня YYC Косозуба зубчаста передача YYC Тайвань. |
|
|
Керуюча система та софт, найпрофесійніша ЧПУ в Китаї, з функцією автоматичного набору, інтерфейс російською мовою та англійською мовою Система Автоматизованого Виробництва Робот CypCut розроблена компанією Friendess. Система має безліч модулів, широко застосовується для роботи зі верстатами лазерного різання, проста у вивченні та зручна у застосуванні. CypCut – система для лазерного різання плоских поверхонь. Вона дозволяє проводити безпосередньо різання, проектувати вироби, контролювати параметри різання. CypCut забезпечує доступ до великої кількості налаштувань графічних об'єктів, дозволяє працювати з шарами, редагувати шлях лазера, робити симуляцію різання, тощо.
|
|
|
Система автоматичного змащення Верстат оснащений централізованою автоматичною системою подачі мастильної рідини, що спрощує його обслуговування та забезпечує безвідмовну роботу обладнання. За рахунок точного дозування знижується витрата мастильних матеріалів, збільшується термін життя вузлів техніки. |
|
|
Дисплей операційної системи Перший з виробників, хто використовує UI дизайн між інтерфейсом та робочою платформою у світі, роблячи обробку більш інтуїтивною. Елегантні криві точно відповідають корпусу верстата. Сильна водонепроникна дихаюча система створює найкращий екстер'єр, роблячи роботу зручнішою. Процес алмазного різання та скло високої щільності роблять екран більш вишуканим та зручним у використанні. |
|
|
Водяний чилер Автоматична система охолодження лазера виконана на базі промислових водяних чилерів від компанії S&A серії CWFL або Tongfei серії TFLW. Чиллер має подвійний контур охолодження, один лазерної головки, другий лазерного джерела. Високопродуктивний блок водяного охолодження, високоякісна титанова випарна труба (пластинчастий випарник з нержавіючої сталі), багатоступінчастий циркуляційний насос. Висока якість, висока ефективність, низький шум. Чиллер підходить для роботи з випромінювачами відомих брендів RAYCUS, IPG чи MaxPhotonics. |
|
|
Приймач труб |
|
|
Стабілізатор напруги Сучасні електронні компоненти дуже вимогливі до якісного харчування. Силова частина верстатів виконані на мікроконтролерах, які дуже чутливі до стрибків напруги. На будь-якому виробництві стрибки напруги є невід'ємною частиною виробничого процесу зварювання, пуск верстата, включення калорифера і т.д. Всі ці процеси можуть вивести з ладу складні електронні компоненти. Саме тому ми комплектуємо верстати стабілізатором напруги. |
|
|
Набір інструментів та розхідників для пусконалагоджувальних робіт та експлуатації |
|
Фото зразків
Швидкiсть рiзки
| Матерiал | Thickness | 1000W | 1500W | 2000W | 3000W | 4000W | 6000W | 8000W | 10000W | 12000W | 15000W |
| мм | Швидкiсть (m/min) | ||||||||||
|
Сталь чторна (O2) |
1 | 10 | 20 | 25 | 35 | 35 | 45 | 40-45 | 50-60 | 50-80 | 50-80 |
| 2 | 4 | 5 | 9 | 20 | 15 | 25 | 30-35 | 35-40 | 45-48 | 45-48 | |
| 3 | 3 | 3,6 | 4,2 | 4 | 10 | 14 | 20-25 | 25-30 | 30-38 | 30-38 | |
| 4 | 2,3 | 2,5 | 3 | 3,5 | 3,5 | 8 | 15-18 | 18-20 | 20-26 | 26-29 | |
| 5 | 1,8 | 1,8 | 2,2 | 3,2 | 3,2 | 6,4 | 10-12 | 13-15 | 15-20 | 20-23 | |
| 6 | 1,5 | 1,4 | 1,8 | 2,7 | 2,8 | 5 | 8-9 | 10-12 | 10-13 | 17-19 | |
| 8 | 1,1 | 1,2 | 1,3 | 2,2 | 2,3 | 2.2-2.5 | 5-5.5 | 7-8 | 7-10 | 10-12 | |
| 10 | 0,8 | 1 | 1,1 | 1,5 | 2 | 2.0-2.3 | 2,3 | 3.5-4.5 | 5-6.5 | 7-8.5 | |
| 12 | 0,8 | 0,9 | 1 | 1,2 | 1.9-2.1 | 2 | 2 | 2 | 5-6 | ||
| 14 | 0,65 | 0,8 | 0,9 | 1 | 1.4-1.7 | 1,8 | 1,8 | 1,8 | 4.5-5.5 | ||
| 16 | 0,5 | 0,7 | 0,75 | 0,8 | 1.2-1.4 | 1,6 | 1,6 | 1,6 | 3-3.5 | ||
| 18 | 0,5 | 0,65 | 0,7 | 0.65-0.75 | 1,3 | 1,5 | 1,5 | 1,6 | |||
| 20 | 0,6 | 0,65 | 0.6-0.7 | 0,65 | 1,4 | 1,4 | 1,5 | ||||
| 22 | 0,55 | 0,6 | 0.55-0.65 | 0,45 | 1,0 | 1,2 | 1,4 | ||||
| 25 | 0,5 | 0,5 | 0,25 | 0,65 | 0,85 | 1,2 | |||||
| 30 | 0,35 | 0,4 | 0,8 | ||||||||
| 40 | 0,3 | 0,45 | |||||||||
| 50 | 0,3 | ||||||||||
| 60 | 0,2 | ||||||||||
| Нержавiюча сталь (N2) | 1 | 13 | 20 | 28 | 45 | 40 | 60 | 60 | 50-60 | 63 | 65 |
| 2 | 6 | 7 | 10 | 24 | 20 | 30 | 35 | 35-40 | 42 | 42 | |
| 3 | 3 | 4,5 | 5 | 10 | 12 | 18 | 24 | 25-30 | 33 | 35 | |
| 4 | 1 | 1,5 | 3 | 6,5 | 7 | 12 | 15 | 18-20 | 27 | 29 | |
| 5 | 0,6 | 0,8 | 2 | 3,6 | 4,5 | 8 | 10 | 15 | 18 | 22 | |
| 6 | 1,5 | 2,7 | 3,5 | 5 | 8 | 9 | 15 | 18 | |||
| 8 | 0,6 | 1,2 | 1,8 | 3,8 | 5 | 6 | 10 | 12 | |||
| 10 | 0,8 | 1,2 | 2 | 3,5 | 4 | 7,5 | 9 | ||||
| 12 | 0,8 | 1,2 | 2,5 | 3 | 5,5 | 7 | |||||
| 14 | 1 | 2 | 2,4 | 3,5 | 4,2 | ||||||
| 16 | 0,6 | 1 | 2 | 2,3 | 2,8 | ||||||
| 18 | 0,5 | 1,5 | 1,5 | 1,5 | 2,3 | ||||||
| 20 | 0,8 | 1,2 | 1,45 | 2 | |||||||
| 25 | 0,4 | 0,6 | 0,9 | 1,1 | |||||||
| 30 | 0,2 | 0,25 | 0,26 | 0,7 | |||||||
| 40 | 0,15 | 0,4 | |||||||||
| 50 | 0,2 | ||||||||||
| Алюмiнiй (N2) |
1 | 10 | 18 | 20 | 30 | 30 | 50 | 45 | 55 | 45 | 60 |
| 2 | 5 | 6 | 10 | 18 | 20 | 25 | 30 | 30 | 35 | 50 | |
| 3 | 1,5 | 2,5 | 4 | 8 | 13 | 16 | 25 | 25 | 25 | 40 | |
| 4 | 0,8 | 1,5 | 6 | 7 | 10 | 15 | 20 | 20 | 35 | ||
| 5 | 0,9 | 3,2 | 5 | 6 | 10 | 16 | 16 | 26 | |||
| 6 | 0,6 | 2 | 3 | 4 | 7 | 9 | 11 | 16 | |||
| 8 | 0,9 | 1,3 | 2 | 4 | 6 | 7 | 10 | ||||
| 10 | 0,8 | 1,2 | 2,5 | 4,5 | 5 | 5,5 | |||||
| 12 | 0,7 | 2 | 2 | 2,6 | 4,5 | ||||||
| 14 | 0,5 | 1,2 | 1,5 | 1,7 | 3,4 | ||||||
| 16 | 1 | 1,2 | 1,6 | 2,1 | |||||||
| 18 | 0,8 | 1 | 1,3 | 1,8 | |||||||
| 20 | 0,6 | 0,8 | 1 | 1,4 | |||||||
| 25 | 0,5 | 0,6 | 0,6 | 0,9 | |||||||
| 30 | 0,2 | 0,25 | 0,45 | 0,7 | |||||||
| 40 | 0,3 | 0,3 | |||||||||
| 50 | 0,2 | ||||||||||
| Бронза (N2) |
1 | 9 | 15 | 18 | 28 | 28 | 40 | 40 | 40 | 40 | 50 |
| 2 | 2 | 5 | 8 | 15 | 15 | 20 | 27 | 27 | 35 | 40 | |
| 3 | 0,8 | 1,8 | 3 | 6 | 8 | 14 | 18 | 20 | 22 | 32 | |
| 4 | 1,3 | 3 | 5 | 9 | 11 | 15 | 18 | 28 | |||
| 5 | 0,8 | 2,2 | 3 | 5,5 | 8 | 11 | 15 | 20 | |||
| 6 | 1,3 | 2,5 | 3,8 | 6,5 | 7 | 10 | 14 | ||||
| 8 | 1 | 1,8 | 3 | 5 | 7 | 8 | |||||
| 10 | 1 | 1,5 | 4 | 5 | 5,5 | ||||||
| 12 | 1 | 2 | 2,4 | 3,2 | |||||||
| 14 | 0,8 | 1 | 1,4 | 2,7 | |||||||
| 16 | 1 | 1,5 | |||||||||
| 18 | 1,1 | ||||||||||
| 20 | 0,6 | ||||||||||
Список видатковів матеріалів
|
Витратники матерiв |
Термін служби/товщини |
|
Захисна лінза нижня 27.9*4.1мм |
600 годин |
|
Захисна лінза верхня Φ24.9*1.5 |
600 годин |
|
Фокусна лінза |
4-6 місяців |
|
Коліматорна лінза |
4-6 місяців |
|
Одинарне сопло 1 мм |
600 годин SS/Al/Copper < 3мм |
|
Подвійне сопло 1 мм |
600 годин MS < 4мм |
|
Одинарне сопло 1,5 мм |
600 годин SS/Al/Copper 3-5мм |
|
Подвійне сопло 1,5 мм |
600 годин MS 4-8мм |
|
Одинарне сопло 2 мм |
600 годин SS/Al/Copper > 5мм |
|
Подвійне сопло2 мм |
600 годин MS > 8мм |
Схема розміщення верстата
| Основні | |
|---|---|
| Виробник | Raytools |
| Країна виробник | Китай |

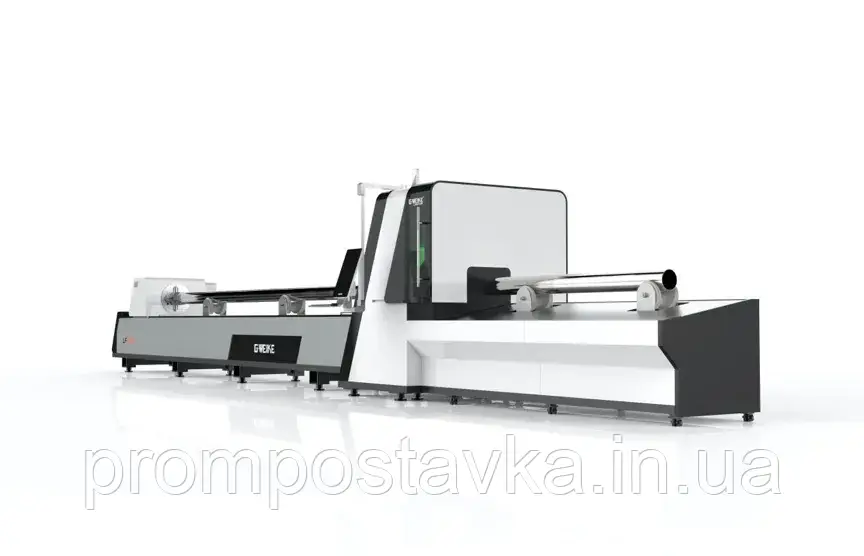

Установка лазерного різання труб LF60M
