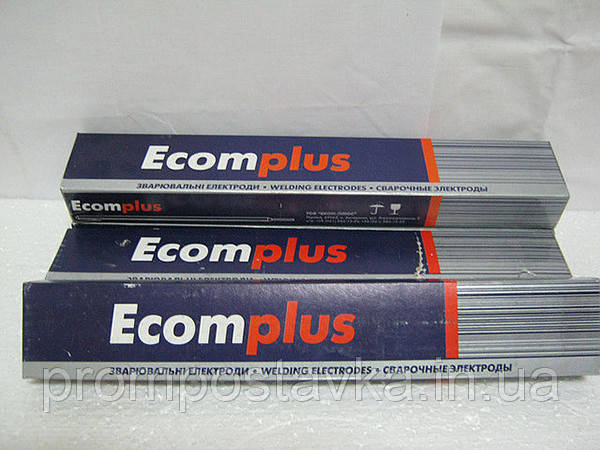

Електроди ОЗЛ 8 д. 4 мм
влево
  • Електроди ОЗЛ 8 д. 4 мм, фото 2
  • Електроди ОЗЛ 8 д. 4 мм, фото 3
  • Електроди ОЗЛ 8 д. 4 мм, фото 4
вправо

Електроди ОЗЛ 8 д. 4 мм

  • В наявності
  • Оптом і в роздріб

137,04 грн./кг

Показати оптові ціни

Мінімальна сума замовлення на сайті — 500 грн.

Купити
+380955997004
  • +380504286909
  • +380504286917
  • +380442213039
повернення товару протягом 14 днів безкоштовно
Опис

Сварочные электроды ОЗЛ-8

Назначение:
для сварки Коррозийно-стойких сталей, Хромоникелевых сталей
Марки свариваемых сталей: 08х18н10, 12х18н9, 09х18н10т ✔ Классификация: Плавящийся электрод
✔Стержень электрода изготовлен из: Св-04х19н9 по гост 2246-70
✔Тип покрытия: Основное
✔Род сварочного тока: постоянный обратной полярности
✔Положение свариваемых швов: горизонтальное, нижнее, потолочное, вертикальное сверху вниз, вертикальное снизу вверх ✔Описание:
 Электроды ОЗЛ-8 предназначены для сварки изделий из коррозионно-стойких хромоникелевых сталей, когда к металлу шва не предъявляют жесткие требования стойкости к межкристаллитной коррозии.
Обеспечивает получение металла шва, стойкого к межкристаллитной коррозии при испытаниях по методу АМУ ГОСТ 6032-89 без провоцирующего отпуска. Содержание ферритной фазы в наплавленном металле 2-8% (типичное 4,7%). ✔Характеристика плавления: Коэффициент наплавки ОЗЛ-8 – 13,0 г/А·ч. Производительность наплавки (для диаметра 4,0 мм) – 1,6 кг/ч. Расход электродов на 1 кг наплавленного металла – 1,6 кг.

✔Умовне позначення електрода/дроту: ГОСТ: ГОСТ 9466-75, ГОСТ 10052-75, ISO: E19.9B20, AWS: E308-15

✔Електрод в повному асортименті в наявності на складі, діаметр 2,3,4,5 мм .
✔Виробник: Патон, Экомплюс, Суми, Есаб

Весь асортимент електродів для зварювання високолегованих сталей, ви можете переглянути за посиланням

Інформація для замовлення
  • Ціна: 137,04 грн./кг
